Establecer un suministro confiable de gas natural fuera de la red requiere una combinación precisa de equipos. Implementar el activo de almacenamiento o transporte incorrecto garantiza capital varado, cuellos de botella logísticos o caídas de presión durante la dispensación. Los ingenieros de proyectos y los equipos de adquisiciones a menudo luchan por delinear los límites operativos entre los activos de transporte y los activos de dispensación. Los equipos sobredimensionados complican la logística y aumentan los requisitos de infraestructura. El tamaño insuficiente aumenta la frecuencia de entrega operativa y pone a prueba las cadenas de suministro.
Esta guía técnica desglosa las diferencias estructurales, los criterios de implementación y las variables operativas entre Remolques de tubo de GNC , contenedores de gas de elementos múltiples (MEGC) y cascadas de tubos gigantes. Examinamos los principios de ingeniería detrás de cada sistema. Aprenderá a evaluar las modalidades de transporte, las limitaciones del sitio y la física de dispensación para ajustar el tamaño adecuado de su arquitectura de suministro de gas.
La modalidad dicta la elección de activos: los remolques de tubo de GNC están diseñados específicamente para el transporte de gran volumen solo por carretera, mientras que los CGEM utilizan marcos ISO estandarizados para logística multimodal (camión, ferrocarril, marina).
La física de dosificación importa: las cascadas de tubos gigantes no son solo almacenamiento; Utilizan bancos de presión escalonados para optimizar las tasas de transferencia de gas a los usuarios finales o estaciones hijas sin requerir compresión mecánica continua.
El tamaño adecuado es fundamental: seleccionar el sistema óptimo requiere equilibrar la demanda de volumen diario, la distancia de la ruta de entrega, las limitaciones de la huella del sitio y el cumplimiento normativo regional (DOT, ISO, ADR).
Compensaciones entre CapEx y OpEx: invertir en remolques de mayor capacidad reduce la frecuencia de entrega (OpEx), pero requiere una mayor inversión inicial y mayores radios de giro del sitio (CapEx/Infraestructura).
Tabla de contenido
Antes de evaluar hardware específico, las partes interesadas deben definir sus principales criterios de éxito y establecer una línea de base operativa clara. Los equipos de proyecto a menudo debaten sobre el GNC versus el GNL para el suministro fuera de la red. El GNC es generalmente la opción práctica para demanda de menor volumen y rutas de entrega más cortas. El GNL se adapta a los requisitos de volumen masivo y de larga distancia. Una vez que confirmes que el GNC es la fase correcta para tu gas, debes determinar tu objetivo logístico. Necesita saber si está construyendo una ruta de transporte punto a punto, configurando envíos multimodales o dando prioridad a la dispensación in situ de alta eficiencia. Responder a estas preguntas dicta su selección de equipo.
Los remolques de tubos de GNC sirven como columna vertebral de los ductos virtuales nacionales. Estas unidades constan de cilindros de alta presión montados permanentemente en un chasis de remolque especializado. Los fabricantes los construyen específicamente para autopistas y redes de carreteras regionales. La integración permanente del chasis significa que el remolque actúa como una unidad de vehículo única y cohesiva.
El caso de uso principal es el transporte punto a punto. Un camión tractor transporta el remolque desde una estación madre directamente a un sitio industrial o estación secundaria. La principal ventaja en este caso es la capacidad máxima de carga útil para las redes de carreteras. Debido a que los cilindros se fijan directamente al chasis, los ingenieros eliminan el peso muerto de los marcos de los contenedores secundarios. Esto permite un mayor volumen de gasolina por viaje dentro de los límites legales de peso por eje. Por lo general, verá estos remolques utilizando cilindros grandes de Tipo I (acero) o Tipo IV (compuesto de fibra de carbono). Los cilindros Tipo I ofrecen durabilidad para entornos hostiles, mientras que los cilindros Tipo IV maximizan la relación gas-peso para el transporte de larga distancia por carretera.
Los contenedores de gas de elementos múltiples (MEGC) priorizan la versatilidad logística sobre la carga útil de la carretera. Un MEGC consta de tubos de alta presión encerrados de forma segura dentro de un marco de contenedor ISO estandarizado. Estos marcos suelen medir 20 o 40 pies de largo. El marco ISO incluye piezas de esquina estándar. Estas piezas fundidas permiten que el equipo estándar de manipulación de contenedores levante, mueva y apile las unidades.
El caso de uso principal involucra la logística multimodal. Los MEGC se utilizan para envíos internacionales, transporte ferroviario o sitios complejos que requieren elevación con grúa. La principal ventaja es la compatibilidad intermodal. Un camión puede entregar un CGEM en un puerto. Un apilador lo eleva hasta un buque de carga. En el destino, una grúa lo traslada a un vagón. Esta modularidad también beneficia el almacenamiento en sitio. Puede apilar MEGC uno encima de otro en una instalación industrial abarrotada, lo que reduce drásticamente la huella de suelo requerida.
Las cascadas de tubos gigantes cumplen una función completamente diferente a la de los remolques o los CGEM. Son activos dispensadores estacionarios o montados sobre patines. Una cascada consta de varios cilindros conectados entre sí en distintos niveles de presión. Los ingenieros suelen configurar estos niveles como bancos de alta, media y baja presión. El sistema incluye una compleja variedad de válvulas, manómetros y reguladores.
El caso de uso principal es la distribución de gas en el punto final. Se encuentran cascadas en los centros de distribución de gas urbano, en las estaciones de servicio de gas natural vehicular (GNV) y en los sitios de amortiguación industriales. La principal ventaja es maximizar la eficiencia de extracción de gas. Las cascadas utilizan dispensación secuencial. Este proceso termodinámico empuja el gas hacia un tanque receptor mucho más rápido y de manera más completa que lo que puede lograr un solo tanque a granel. Actúan como amortiguador inteligente entre el vehículo de transporte y el consumidor final.

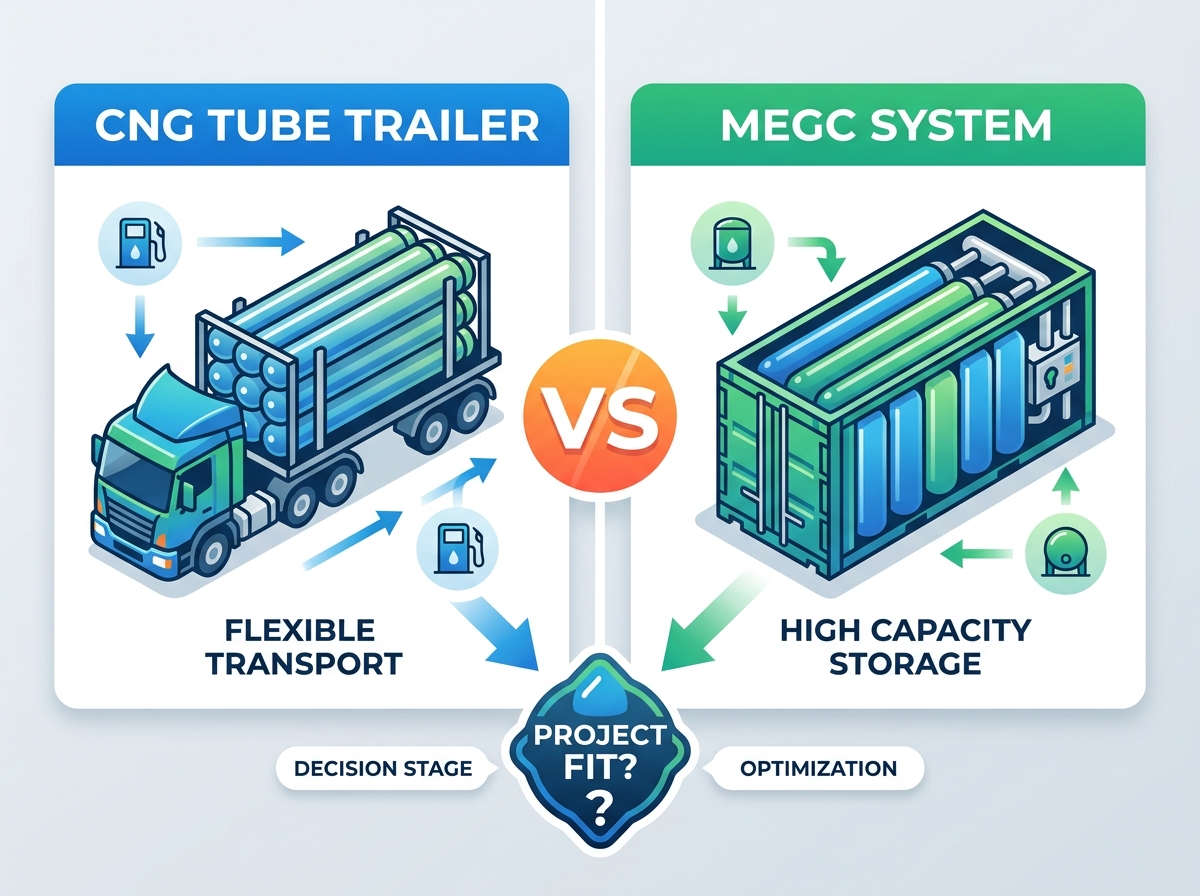

Elegir entre un remolque y un MEGC requiere un análisis estricto de su entorno logístico. Ambos sistemas transportan gas a alta presión, pero sus diferencias estructurales dictan dónde y cómo operan. un directo La comparación entre remolques tubulares de GNC y MEGC revela límites operativos distintos.
Los remolques son activos estrictamente exclusivos para la carretera. Requieren de un camión tractor para su desplazamiento. Cuando un remolque llega a un sitio, el conductor realiza una operación de descenso y gancho. Hacen retroceder el remolque hasta el compartimento designado, bajan el tren de aterrizaje, desconectan las líneas neumáticas, acoplan un remolque vacío y se marchan. Este proceso dura unos quince minutos y no requiere equipo de sitio especializado. Sin embargo, un remolque no puede cruzar un océano. No se puede cargar fácilmente en un vagón de tren estándar. Sigue ligado a la red de carreteras.
Los CGEM rompen los límites de la carretera. Están construidos para el transporte multimodal. Si su tubería virtual cruza una masa de agua, debe utilizar un CGEM. Si su ruta depende de una red ferroviaria de mercancías para cubrir distancias enormes, los CGEM son la opción estándar. La fricción logística viene durante el traslado. Mover un MEGC requiere maquinaria pesada. Necesita apiladores, grúas pórtico o carretillas elevadoras de alta resistencia para cargar y descargar el contenedor del chasis del camión. Esto requiere infraestructura específica y operadores capacitados tanto en los puntos de carga como de descarga.
La relación gas-peso influye en gran medida en la eficiencia del transporte. Cada sistema de carreteras aplica estrictas normas de peso bruto máximo del vehículo (GVW) y peso por eje. Quiere mover gas, no acero.
Los remolques generalmente ofrecen cargas útiles en carretera más altas. Carecen del pesado marco estructural ISO requerido para los CGEM. El propio chasis sirve como soporte estructural. Este ahorro de peso permite a los fabricantes instalar cilindros más grandes o más pesados, aumentando el volumen total de gas por viaje. Si opera estrictamente en carreteras, un remolque maximiza su carga útil dentro de los límites de peso legales.
Los CGEM conllevan una penalización por peso de tara. El robusto marco ISO de acero añade un peso muerto significativo al activo. Este marco es necesario para soportar las inmensas tensiones estructurales del levantamiento con grúa y el apilamiento marítimo. En consecuencia, un MEGC montado en un remolque esquelético estándar normalmente transportará menos gasolina que un remolque tubular dedicado del mismo peso total. Se sacrifica parte de la capacidad de carga útil de la carretera para obtener capacidades de elevación multimodal.
La velocidad operativa dicta las tasas de utilización de activos. Las operaciones de descenso y gancho de remolques son increíblemente eficientes. El activo de transporte pasa un tiempo mínimo inactivo en el sitio. Esto mantiene las ruedas girando y el gas fluyendo.
Las operaciones del MEGC tardan más en los puntos de transferencia. Levantar un contenedor de un chasis, asegurarlo a una plataforma de almacenamiento y cargar un contenedor vacío nuevamente en el chasis requiere una operación coordinada de la maquinaria. Este proceso agrega tiempo de respuesta. Sin embargo, los MEGC ofrecen una ventaja en el almacenamiento modular. Puede colocar varios MEGC en un sitio y apilarlos, creando un depósito de almacenamiento de gran volumen sin tener que ocupar varios chasis de remolque.
Característica |
Remolque de tubo de GNC |
MEGC (Contenedor ISO) |
|---|---|---|
Función primaria |
Transporte por carretera punto a punto |
Transporte y almacenamiento multimodal |
Marco estructural |
Chasis de carretera integrado |
Marco de contenedor ISO estandarizado |
Modalidad |
Carreteras y carreteras regionales. |
Camión, ferrocarril y marítimo |
Equipo de manipulación |
Camión tractor estándar |
Grúas, apiladores, carretillas elevadoras |
Método de respuesta |
Soltar y enganchar |
Levantar y colocar |
Transportar gas a un sitio es sólo la mitad del desafío. Para trasladar ese gas desde el activo de transporte al sistema del usuario final de manera eficiente se requiere equipo especializado. Las cascadas de tubos gigantes gestionan la física de la transferencia de gas en el destino.
Las cascadas vienen en dos configuraciones principales: almacenamiento fijo en tierra y unidades móviles. Las cascadas fijas se ubican permanentemente en una estación hija o instalación industrial. Los ingenieros los atornillan a plataformas de hormigón armado. Estos sistemas fijos son ideales para estaciones de servicio de GNV. Proporcionan el amortiguador de alta presión necesario para llenar rápidamente los tanques de los vehículos. Se ubican entre el remolque del tubo entrante y la bomba dispensadora, lo que garantiza que la bomba siempre tenga la presión de succión adecuada.
Las furgonetas móviles en cascada de GNC cumplen una función diferente y altamente especializada. Se trata de sistemas en cascada más pequeños montados dentro de camiones con caja o en remolques ligeros. Son habituales en el sector de distribución de gas urbano. Las cascadas móviles proporcionan un suministro de gas temporal y confiable a áreas residenciales o industrias fuera de la red. Los operadores los implementan durante interrupciones de tuberías o períodos de mantenimiento. También sirven como solución puente, suministrando gas a un nuevo desarrollo antes de que se complete la puesta en servicio física del gasoducto. Garantizan la disponibilidad continua de gas natural canalizado (PNG) sin infraestructura permanente.
Comprender las cascadas requiere comprender la termodinámica de los gases. Cuando se conectan dos recipientes presurizados, el gas fluye de alta presión a baja presión hasta que se igualan. Si dispensa directamente desde un solo tanque a granel a un vehículo, la presión en el remolque cae a medida que se vacía. Finalmente, la presión del remolque es igual a la presión del tanque del vehículo. El flujo de gas se detiene. Dejas una gran cantidad de gasolina inutilizable varada en el remolque a menos que uses un compresor mecánico.
Las cascadas resuelven esto mediante la dosificación secuencial. Una cascada divide sus cilindros en tres bancos distintos: baja, media y alta presión. Cuando un vehículo llega para repostar, el sistema primero bebe del banco de baja presión. Una vez que ese banco se iguala con el vehículo, el sistema cambia al banco de presión media. Esto empuja más gasolina hacia el vehículo. Finalmente, el sistema abre el banco de alta presión para llenar el tanque del vehículo.
Este enfoque escalonado evita la ecualización prematura de la presión. Garantiza la máxima extracción de gas de los cilindros de almacenamiento antes de que sea necesaria cualquier compresión mecánica. Reduce drásticamente los tiempos de funcionamiento del compresor, reduce el consumo de energía y acelera el proceso de llenado. Los sistemas de extracción directa simplemente no pueden igualar esta eficiencia.
Banco en cascada |
Función en el ciclo de dosificación |
Rango de presión típico (bar) |
|---|---|---|
Baja presión |
Inicia el llenado, moviendo grandes volúmenes de gas rápidamente a un tanque receptor vacío. |
50 - 100 |
Presión media |
Toma el control cuando el banco inferior se iguala y continúa aumentando la presión en el tanque receptor. |
100 - 180 |
Presión alta |
Completa el llenado, llenando el tanque receptor hasta su capacidad máxima nominal. |
180 - 250 |
Seleccionar el equipo adecuado requiere una evaluación estricta de los parámetros de su proyecto. Debe analizar la demanda, las limitaciones del sitio y los entornos regulatorios para diseñar un canal virtual funcional.
Su consumo diario de gas dicta los requisitos de capacidad de sus activos. Debes calcular tu demanda en Metros Cúbicos Estándar (SCM) por día. Esta línea de base determina cuánto almacenamiento necesita en el sitio y cuánta capacidad de transporte necesita en la carretera.
El dimensionamiento correcto es un paso de ingeniería obligatorio. Es un error común simplemente arrojar el remolque de tubo más grande disponible a un proyecto. Si su demanda diaria es baja, un enorme remolque permanecerá en el lugar durante semanas suministrando gasolina lentamente. Esto inmoviliza un medio de transporte altamente capaz como un tanque de almacenamiento estático, lo cual es increíblemente ineficiente. Por el contrario, si la demanda es alta y utiliza CGEM pequeños, su frecuencia de entrega se dispara. Los camiones circularán constantemente de un lado a otro, lo que aumentará la fricción logística y el tráfico en el sitio. Debe igualar la capacidad de los activos para lograr un cronograma de entrega manejable, generalmente con el objetivo de una entrega cada uno a tres días.
Las limitaciones físicas del sitio a menudo eliminan inmediatamente ciertas opciones de equipos. Debe realizar una auditoría logística exhaustiva del sitio de destino antes de finalizar las especificaciones del equipo.
Radios de giro y acceso: grandes Los remolques de tubo de GNC suelen superar los 40 pies de largo. Requieren radios de giro enormes. Si su sitio industrial se encuentra al final de una carretera de acceso estrecha y sinuosa, un remolque grande simplemente no cabrá. Debe evaluar los anchos de la puerta, los ángulos de las esquinas y los espacios libres superiores.
Huella de almacenamiento: el espacio suele ser escaso en las estaciones hijas o en las plantas de fabricación. Los remolques ocupan un importante espacio lineal en el suelo. Si el espacio terrestre es limitado, los CGEM ofrecen una clara ventaja. Gracias a sus marcos ISO, puedes apilarlos en dos o tres con una grúa. Este almacenamiento vertical reduce drásticamente los metros cuadrados necesarios.
Requisitos de ingeniería civil: las cascadas de tubos gigantes son extremadamente pesadas. Requieren una preparación sustancial en ingeniería civil. No se puede colocar una cascada fija sobre asfalto estándar. Requiere una plataforma de hormigón nivelada y fuertemente reforzada diseñada para soportar la carga estática concentrada. Debe tener en cuenta la preparación de este sitio en su cronograma de implementación.
El transporte de gas a alta presión está fuertemente regulado. Los requisitos jurisdiccionales dictan exactamente qué activos puede implementar. Ignorar estos estándares garantiza el fracaso del proyecto y severas sanciones legales.
DOT/TC: En América del Norte, el Departamento de Transporte (DOT) y Transport Canada (TC) regulan el transporte por carretera. Los remolques y MEGC que circulan por las carreteras deben cumplir estrictas especificaciones de cilindros del DOT.
ADR: En Europa, el Acuerdo Europeo sobre el Transporte Internacional de Mercancías Peligrosas por Carretera (ADR) regula el transporte. Los equipos deben contar con la certificación ADR para su uso en carreteras a través de fronteras europeas.
ISO/IMDG: Si su MEGC toca un buque de carga, debe cumplir con los requisitos del marco de la Organización Internacional de Normalización (ISO) y el código Marítimo Internacional de Mercancías Peligrosas (IMDG). El marco debe pasar rigurosas pruebas estructurales para entornos marinos.
ASME: Los recipientes a presión estacionarios, incluidas las cascadas de tubos gigantes fijos, generalmente se rigen por el Código de calderas y recipientes a presión de la Sociedad Estadounidense de Ingenieros Mecánicos (ASME). Esto dicta los estándares de fabricación y válvulas de alivio de seguridad para el almacenamiento terrestre.
La implementación de un oleoducto virtual implica una importante coordinación logística. Más allá del hardware físico, debe gestionar el flujo de trabajo operativo continuo. Las operaciones eficientes requieren una planificación meticulosa y una mitigación proactiva de riesgos.
Adquirir el equipo es sólo el primer paso. Debe gestionar la logística para llevar los activos a su sitio e integrarlos en su flujo de trabajo. Los remolques de tubo desnudo llegan listos para rodar y solo requieren un camión tractor compatible. Sin embargo, los MEGC requieren que usted obtenga y coloque equipos de elevación pesados en ambos extremos del oleoducto antes de que llegue la primera entrega.
Los sistemas en cascada complejos requieren una instalación especializada. La instalación de una cascada en una estación secundaria implica tuberías de acero inoxidable de alta presión, reguladores de precisión y paneles de control automatizados. Debe programar instaladores de gas e ingenieros eléctricos certificados para integrar la cascada con las bombas dispensadoras y los sistemas de apagado de seguridad de su sitio. La preparación del sitio, incluidas plataformas de concreto y caminos de acceso reforzados, debe completarse semanas antes de que llegue el equipo.
El funcionamiento diario de un oleoducto virtual se basa en una estricta programación y gestión de rutas. La frecuencia de entrega dicta su carga logística. Debe administrar las horas de servicio del conductor, monitorear las rutas de peaje y tener en cuenta los retrasos del tráfico. Un camión retrasado significa un posible corte de gas en el destino.
El uso de combustible es un factor operativo importante. Transportar pesados cilindros de acero requiere enormes cantidades de combustible diésel. Muchos operadores mejoran la eficiencia utilizando tractores propulsados por gas natural para transportar los remolques. Hacer funcionar los camiones de carga con el mismo gas que transportan crea un sistema de combustible de circuito cerrado, lo que agiliza la logística y reduce la dependencia de proveedores externos de diésel.
Las pruebas legales son una realidad operativa no negociable. Los cilindros de alta presión requieren una recertificación periódica. Dependiendo del tipo de cilindro y de las regulaciones locales, debe realizar pruebas hidrostáticas cada cinco a diez años. Este proceso requiere retirar el activo del servicio, despresurizarlo, llenarlo con agua y presurizarlo para probar la expansión estructural. Debe incorporar redundancia en su flota para mantener el suministro mientras los activos se someten a pruebas obligatorias.
Los oleoductos virtuales enfrentan riesgos de implementación únicos. Las rutas de suministro cambian. Las demandas industriales fluctúan. Debe incorporar flexibilidad a su arquitectura para mitigar estos riesgos.
Riesgo: Activos varados. Si una fábrica fuera de la red finalmente se conecta a una tubería física, sus activos de transporte se vuelven redundantes. Mitigación: Considerar el arrendamiento de CGEM modulares durante la fase inicial del proyecto. El arrendamiento proporciona flexibilidad. Puede devolver los activos si cambia la ruta de suministro, evitando el compromiso de comprar remolques personalizados y de un solo uso.
Riesgo: Interrupción del suministro. Los cierres de carreteras, las inclemencias del tiempo o las averías de los camiones pueden detener las entregas. Si el sitio de destino se queda sin gasolina, la fabricación se detiene. Mitigación: dimensione adecuadamente su almacenamiento en cascada en el sitio. Nunca dimensione el almacenamiento para exactamente un día de demanda. Diseñe el buffer en cascada para contener un mínimo de 1,5 a 2 veces la demanda de volumen diario. Este buffer proporciona una ventana operativa para resolver retrasos en el transporte sin interrumpir el suministro de gas del usuario final.
Riesgo: Incompatibilidad del equipo. Al llegar a un sitio con un MEGC, se da cuenta de que el montacargas local no puede levantar el peso bruto. Mitigación: realice una auditoría integral del sitio antes de la implementación. Verifique la capacidad de elevación exacta de toda la maquinaria del sitio y asegúrese de que exceda el peso bruto máximo de un MEGC completamente cargado.
Beijing SinoCleansky Technologies Corp es un fabricante especializado de equipos clave para la industria del gas natural y un proveedor integrado de soluciones de GNC, GNL y GNV, que combina fabricación de productos, tecnología y servicios técnicos. Con capacidades avanzadas de equipos de alta presión, estricto control de calidad y certificaciones reconocidas internacionalmente, la empresa ofrece soluciones confiables y personalizadas para aplicaciones de transporte, almacenamiento y dispensación de gas.
Al planificar un proyecto de gasoducto virtual, seleccionar el equipo de transporte y despacho de GNC adecuado requiere una cuidadosa consideración de la demanda, la logística, las condiciones del sitio y los requisitos regulatorios. Antes de tomar una decisión de adquisición:
Realice una auditoría logística específica del sitio para medir los radios de giro, los anchos de las puertas y las capacidades de elevación en todos los puntos de carga y descarga.
Calcule su demanda de volumen diaria exacta en metros cúbicos estándar para establecer las necesidades de capacidad de referencia y evitar el sobredimensionamiento de los activos.
Consulte con un ingeniero especializado en equipos de gas para finalizar las especificaciones de los cilindros, los diseños de los colectores y las configuraciones de los niveles de presión.
Verifique los requisitos de cumplimiento normativo local, incluidas las certificaciones DOT, ISO o ADR, antes de emitir cualquier orden de adquisición.
R: Un remolque tubular de GNC integra cilindros de alta presión directamente en un chasis con ruedas para transporte exclusivo por carretera. Un MEGC encierra cilindros dentro de un marco de contenedor ISO estandarizado. Esto permite a los operadores levantar CGEM con grúas y transportarlos a través de múltiples modalidades, incluidos buques de carga, vagones de ferrocarril y camiones de plataforma estándar.
R: Se utiliza una cascada de tubos gigantes para una dispensación estacionaria y de alta eficiencia en el destino. Los remolques tubulares se encargan del transporte móvil a granel. Las cascadas utilizan bancos de presión escalonados para empujar el gas hacia los tanques receptores rápidamente sin compresión mecánica continua. Coloque una cascada en una estación de servicio para que actúe como un amortiguador inteligente entre el remolque de transporte y el consumidor final.
R: El tamaño del remolque depende de su consumo diario de gasolina, la distancia desde la estación madre y las limitaciones de acceso al sitio. Calcule su demanda en metros cúbicos estándar. El sobredimensionamiento de un remolque para una baja demanda inmoviliza un valioso activo de transporte como almacenamiento estático. Ajuste el tamaño adecuado del remolque para lograr un cronograma de entrega manejable, generalmente una entrega cada uno o tres días.
R: Sí, los CGEM sirven como estándar industrial para el transporte multimodal de gas natural a larga distancia. Sus marcos ISO estandarizados se integran directamente en las redes globales de transporte marítimo y ferroviario de carga. Esto los hace ideales para transportar gas a través de océanos o para abarcar enormes distancias continentales donde los remolques de tubo estándar para carretera no pueden operar legal o físicamente.
R: Las camionetas móviles en cascada de GNC brindan suministro temporal de gas a áreas residenciales o industrias fuera de la red. Los operadores aparcan la furgoneta in situ y la conectan a la red de distribución local. El sistema de presión escalonado de la cascada dispensa gas suavemente a la rejilla. Mantienen un suministro continuo durante las interrupciones de las tuberías, los períodos de mantenimiento o antes de la puesta en servicio final de las tuberías.
R: En América del Norte, el DOT y Transport Canada rigen el transporte por carretera. En Europa, la norma ADR se aplica a las redes de carreteras. Para el envío marítimo internacional, el equipo debe cumplir con los estándares ISO y el código IMDG. El almacenamiento terrestre estacionario, como las cascadas fijas, generalmente debe cumplir con los códigos de recipientes a presión de ASME.
