ناقلة الغاز الطبيعي المسال سعة 52.6 م3

  • معيار التصنيع: ASME.
  • السعة: 52.6 م3.
  • ضغط العمل: 7bar
  • المتوسطة: الغاز الطبيعي المسال
التوفر:
كمية:
استفسر أضف إلى السلة

زر مشاركة الفيسبوك
زر المشاركة على تويتر
زر مشاركة الخط
زر المشاركة في وي شات
زر المشاركة ينكدين
زر المشاركة بينتريست
زر مشاركة الواتس اب
زر مشاركة kakao
زر مشاركة سناب شات
زر مشاركة برقية
شارك زر المشاركة هذا
سابق:
التالي:
خزان للغاز الطبيعي المسال مخصص خزان الغاز الطبيعي الصيني خزان تخزين الغاز الطبيعي المسال في الصين سعة ناقلات الغاز الطبيعي المسال شاحنة صهريج للغاز الطبيعي المسال في الصين تسليم الغاز الطبيعي المسال شاحنة صهريج للغاز الطبيعي المسال نصف مقطورة للغاز الطبيعي المسال الشركات المصنعة لتخزين الغاز الطبيعي المسال ناقلة الغاز الطبيعي المسال سعة 52.6 م3
وصف المنتج
المواصفات الفنية
الشهادة والضمان
التعبئة والتغليف والشحن


سينوكلينسكي 52.6 م⊃3؛ LNG Lorry Tanker هو حل متخصص لنقل الغاز الطبيعي المسال لمسافات طويلة عن طريق البر، وهو مصمم لتوصيل كميات كبيرة من الغاز الطبيعي المسال إلى المواقع الصناعية النائية ومحطات التزود بالوقود ومحطات الطاقة. متوافقة مع معايير ASME، تجمع هذه الناقلة بين السعة العالية ومعدلات التبخر المنخفضة والبنية المتينة - مما يجعلها خيارًا موثوقًا لإمدادات الغاز الطبيعي المسال المتنقلة.


  • سعة فعالة كبيرة: 52.6M⊃3؛ يضمن الحجم الإجمالي (47.34 م⊃3؛ الحجم الفعال) الحد الأقصى لتوصيل الغاز الطبيعي المسال لكل رحلة، مما يقلل من تكاليف النقل.

  • فقدان تبخر منخفض: يعمل العزل متعدد الطبقات عالي التفريغ على تقليل معدلات الغليان، مما يحافظ على جودة الغاز الطبيعي المسال ويقلل النفايات أثناء النقل.

  • هيكل قابل للتخصيص: هيكل اختياري من الشركات المصنعة الرائدة (على سبيل المثال، XCMG) لتلبية لوائح الطرق الإقليمية (على سبيل المثال، حدود حمل المحور، وقيود الارتفاع).

  • تصميم يركز على السلامة: مزود بصمامات تخفيف الضغط (ضبط الضغط على 0.7 ميجا باسكال)، وأنظمة كشف التسرب، وصمامات الإغلاق في حالات الطوارئ - بما يتوافق مع معايير السلامة العالمية للنقل المبرد.

  • مواد متينة: الوعاء الداخلي (S30408/S30408Ⅲ الفولاذ المقاوم للصدأ) يقاوم درجات الحرارة المبردة -196 درجة مئوية، بينما يتحمل الوعاء الخارجي (Q345R/16MnⅡ) اهتزازات الطريق وتأثيراته.

  • تُستخدم هذه الناقلة على نطاق واسع في شبكات توزيع الغاز الطبيعي المسال، مما يوفر بديلاً مرنًا لمرافق التخزين الثابتة.


جسم شاحنة صهريج 35 م3 (2)

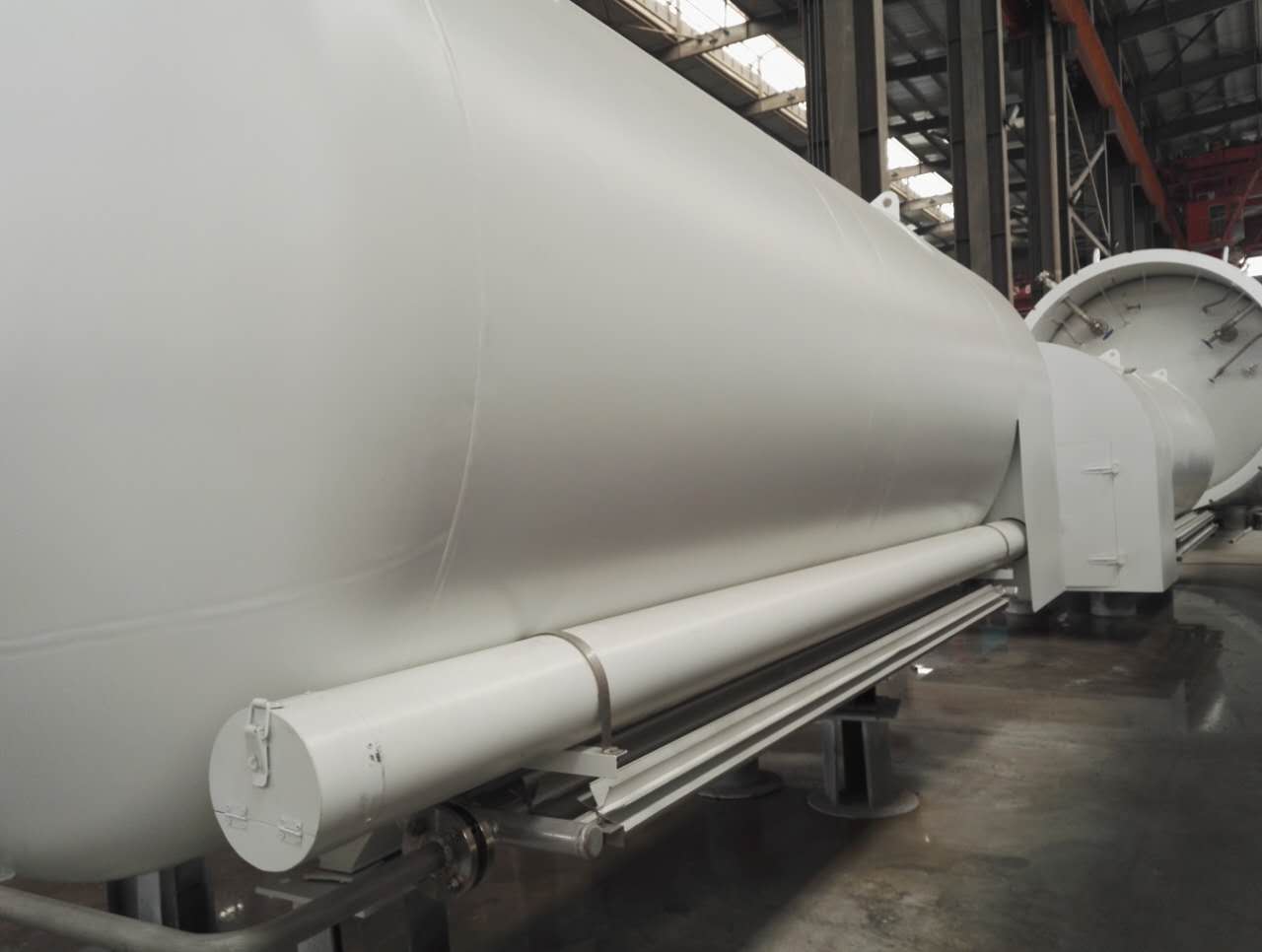

هيكل شاحنة النقل (3)

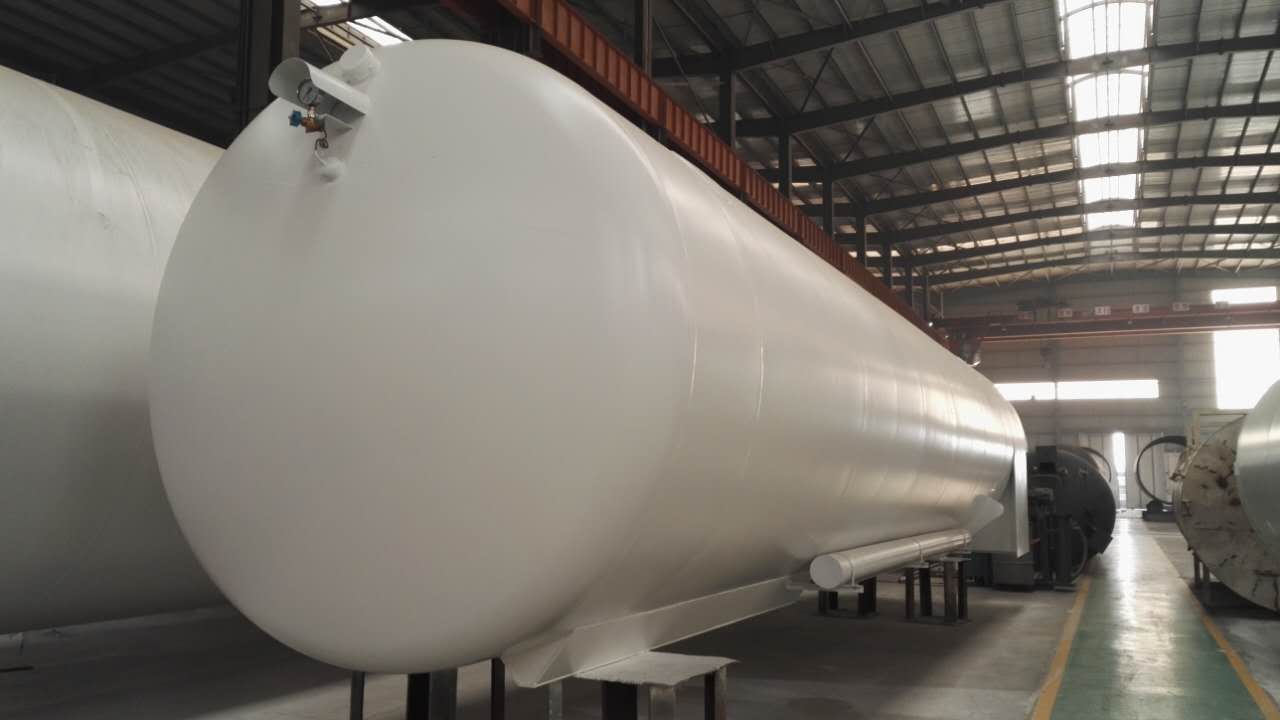

جسم شاحنة صهريج 35 م3 (1)






الموديل: SCS-ASME-52.6M3-0.7MPA


الحجم الإجمالي: 52.6 متر مكعب

الحجم الفعال: 47.34 متر مكعب

وسيلة التحميل: LNG (الغاز الطبيعي المسال)

رمز التصميم: ASME القسم الثامن، القسم 1

مادة الوعاء الداخلي: S30408/S30408Ⅲ (الفولاذ المقاوم للصدأ)

مادة الوعاء الخارجي: Q345R/16MnⅡ (فولاذ كربوني)

درجة حرارة التصميم: -196 درجة مئوية ~ +50 درجة مئوية

ضغط العمل: 0.7 ميجا باسكال (10.15 رطل لكل بوصة مربعة)

نوع العزل: عزل متعدد الطبقات عالي الفراغ

سُمك هيكل الوعاء الداخلي: 12 ملم

سُمك غلاف الوعاء الخارجي: 7 ملم

نوع الرأس: رؤوس بيضاوية 2:1 (SA-240M 304)

فوهة مدخل/مخرج السائل: DN40 (SA-312M TP304)

فوهة مدخل/مخرج الغاز: DN40 (SA-312M TP304)

فوهة قياس الضغط: DN8 (SA-312M TP304)

ضغط الاختبار الهيدروستاتيكي: 1.05 ميجا باسكال (15.2 رطل لكل بوصة مربعة)

اسم

حدود

1

رقم الموديل

SCS-ASME-52.6M3-0.7MPA

2

الحجم الإجمالي

52.6 م3

3

الحجم الفعال

47.34 م3

4

تحميل المتوسطة

الغاز الطبيعي المسال

5

كود التصميم

ASME

6

المادة الرئيسية

السفينة الداخلية

S30408/S30408Ⅲ

السفينة الخارجية

Q345R/16MnⅡ

7

درجة حرارة التصميم

-196/50 درجة مئوية

8

ضغط العمل

0.7 ميجا باسكال

9

نوع العزل

عزل عالي الفراغ متعدد الطبقات




يتم تصنيع ناقلة الشاحنات SinoCleansky LNG بموجب نظام صارم لمراقبة الجودة. تحتوي ناقلة الغاز الطبيعي المسال على تقرير فحص مقدم للعملاء، بما في ذلك: الاختبار الهيدروستاتيكي، واختبار الأشعة السينية للحام، والاختبار غير المدمر، واكتشاف تسرب الهيليوم، واختبار الفراغ. مع متطلبات العميل، سوف توفر SinoCleansky أيضًا بعض الشهادات الأخرى وفقًا لطلب العملاء. نؤكد لك أن جميع ناقلات الغاز الطبيعي المسال يمكن تتبعها بنسبة 100%.


تقارير الفحص الشامل: يحصل العملاء على الوثائق الكاملة، بما في ذلك:


تقرير الاختبار الهيدروستاتيكي (1.05 ميجا باسكال، عدم وجود تسرب).

تقارير NDT بالأشعة السينية/الموجات فوق الصوتية (فحص اللحام بنسبة 100%).

تقرير كشف تسربات الهيليوم (لا يوجد تسريبات).

تقرير اختبار الفراغ (أداء العزل).

امتثال ASME: تم تصنيعه وفقًا للقسم الثامن من ASME، القسم 1، مع تقرير بيانات الشركة المصنعة (MDR) موقع من قبل مفتش مفوض.

إمكانية التتبع: يمكن تتبع المواد الخام والمكونات بنسبة 100% - كل جزء (الأوعية والصمامات والفوهات) له رقم تسلسلي فريد وشهادة جودة.

الضمان: ضمان لمدة 3 سنوات للأوعية الداخلية/الخارجية (المتانة المبردة) وضمان لمدة عام للصمامات/ملحقات السلامة. توفر SinoCleansky التدريب على الصيانة في الموقع ودعم قطع الغيار.


الشهادات والتقارير المرجعية:


سينوكلينسكي

سينوكلينسكي

سينوكلينسكي


لتسليم 52.6 م⊃3؛ LNG Lorry Tanker بأمان، تستخدم SinoCleansky الحلول اللوجستية المتخصصة:


الشحن السائب: يتم شحن الناقلة بكميات كبيرة (بدون حاوية) عبر شاحنات مسطحة أو عربات السكك الحديدية - مؤمنة بسلاسل فولاذية ومنصات مضادة للاهتزاز لمنع الحركة.

تدابير الحماية: الغلاف الخارجي للناقلة مطلي بطبقة مقاومة للصدأ. تتم تغطية الصمامات والتجهيزات بأغطية مقاومة للعوامل الجوية لمقاومة الغبار والمطر والرطوبة.

تكامل الهيكل: بالنسبة للعملاء الذين يطلبون بهيكل، يتم تجميع الناقلة مسبقًا على الهيكل قبل الشحن - وتكون جاهزة للاستخدام الفوري عند التسليم.

الخدمات اللوجستية الإقليمية: التنسيق مع شركات النقل الثقيلة لتسليمها للعملاء في جميع أنحاء العالم. بالنسبة للنقل عبر الحدود، تتولى SinoCleansky التخليص الجمركي وتصاريح الطرق.

الوثائق: تتضمن ASME MDR وتقارير الفحص وقوائم التعبئة. بالنسبة للعملاء الدوليين، يتم توفير مستندات إضافية (مثل CE وADR) للامتثال للوائح المحلية.


سيتم تعبئة خزان الغاز الطبيعي المسال في حاوية وتثبيته بالحبال، أو شحنه بكميات كبيرة مباشرة.



شاحنة صهريج-运输图2-1

وصف المنتج
المواصفات الفنية
الشهادة والضمان
التعبئة والتغليف والشحن
